ű -

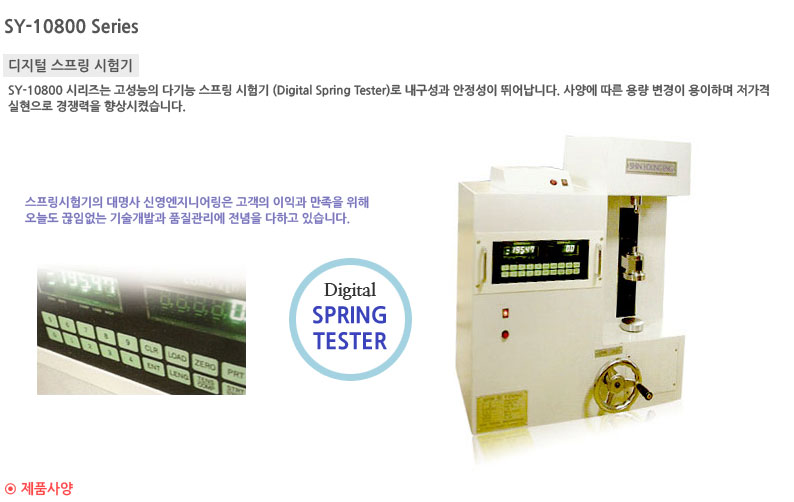

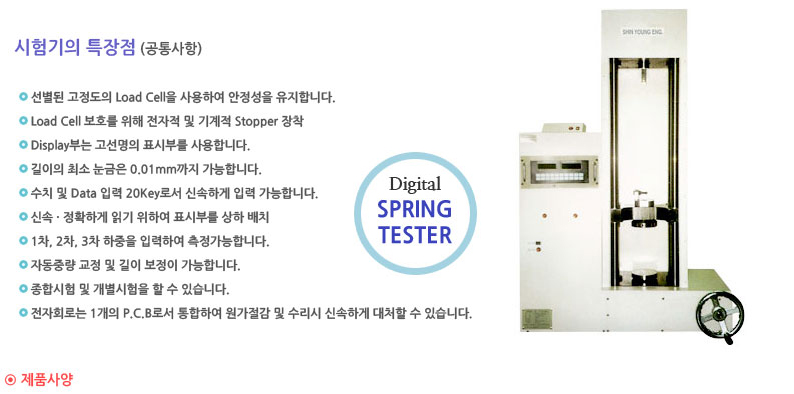

항목 / 종류 SY-10800
0.1		 SY-10800
0.5		 SY-10800
1		 SY-10800
2		 SY-10800
5		 SY-10800
10		 SY-10800
20		 SY-10800
50
부하능력 100g/0.01 500g/0.05 1kg/0.1 2kg/0.2 5kg/05 10kg/1 20kg/2 50kg/5
최대측정길이 160 mm 160 mm 160 mm 160 mm 180 mm 180 mm 180 mm 180 mm
최소표시길이 0.01 mm 0.01 mm 0.01 mm 0.01 mm 0.01 mm 0.01 mm 0.01 mm 0.01 mm
압축판 직경 50 Ø 50 Ø 50 Ø 50 Ø 60 Ø 60 Ø 60 Ø 60 Ø
정확성 ±1% ±1% ±1% ±1% ±1% ±1% ±1% ±1%
전원 1 Ø
AC 220V		 1 Ø
AC 220V		 1 Ø
AC 220V		 1 Ø
AC 220V		 1 Ø
AC 220V		 1 Ø
AC 220V		 1 Ø
AC 220V		 1 Ø
AC 220V
중량 약 60kg 약 60kg 약 60kg 약 60kg 약 80kg 약 80kg 약 80kg 약 80kg
시험속도 0.5mm/rev 0.5mm/rev 0.5mm/rev 0.5mm/rev 0.5mm/rev
2.5mm/rev		 0.5mm/rev
2.5mm/rev		 0.5mm/rev
2.5mm/rev		 0.5mm/rev
2.5mm/rev
크기 W600 x D350 x H750

항목 / 종류 SY-10800
100		 SY-10800
200		 SY-10800
500		 SY-10800
1000		 SY-10800
2000		 SY-10800
5000		 SY-10800
10000		 SY-10800
20000
부하능력 100kg/10 200kg/20 500kg/50 1ton/100 2ton/200 5ton/500 10ton/1000 20ton/2000
최대측정길이 500 mm 500 mm 500 mm 600 mm 600 mm 600 mm 600 mm 600 mm
최소표시길이 0.01 mm 0.01 mm 0.01 mm 0.01 mm 0.01 mm 0.01 mm 0.01 mm 0.01 mm
압축판 직경 120 Ø 120 Ø 120 Ø 150 Ø 150 Ø 150 Ø 150 Ø 150 Ø
정확성 ±1% ±1% ±1% ±1% ±1% ±1% ±1% ±1%
전원 3 Ø
AC 220V		 3 Ø
AC 220V		 3 Ø
AC 220V		 3 Ø
AC 220V		 3 Ø
AC 220V		 3 Ø
AC 220V		 3 Ø
AC 220V		 3 Ø
AC 220V
중량 약 200kg 약 200kg 약 200kg 약 300kg 약 300kg 약 300kg 약 300kg 약 300kg
시험속도 모타 300mm/min, 수동 1.0mm/rev
크기 W860 x D600 x H1200 W860 x D600 x H1200

기호 기호의 내용 기호 기호의 내용 기호 기호의 내용
d 재료위 지름 mm P 스프링의 걸리는 하중 kg Δθ 무하상태에서의 코일평균지름의 감소 mm
D1 코일내경 (D1) mm δ 스프링의 처짐 mm E 종 탄성계수 kg/㎟
D2 코일외경 (Do) mm κ 스프링 정수 kg/mm I 단면2차 모우엔트 mm⁴
D 코일중심경 = D1 + D2 / 2 mm てo 비틀림 응력 kg/㎟ Z 단면계수 ㎣
Nt 총 감김수 (N) て 비틀림 수정응력 kg/㎟ a1 a2 Ar.n의 길이 mm
Na 유효권수 (n) てi 초기 장력에 의한 비틀림 응력 kg/㎟ L 스프링의 유효부 전개길이 mm
Ht 자유장 K 응력수정계수 κT κTd 스프링 상수 kg/mm/rad, kg-mm/deg
HS 밀착높이 mm W 스프링의 무게 gr R(R1 R2) 하중작용, 반지름 mm
P 피치 mm g 중력의 가속도 = 9800 mm/S² Ds 안내봉의 지름 mm
Pi 초기장력 kg f 진동수 c.p.s Kb 굽힘응력 수정계수
C=D/d 스프링 지수 u 스프링에 저장되는 에너지 kg-mm б 굽힘응력 kg/㎟
G 가로탄성계수 kg/㎟ r 재료의 단위 체적마다의 무게 ㎣ Ø(Ød) 스프링의 비틀림 각 rad(도)˚

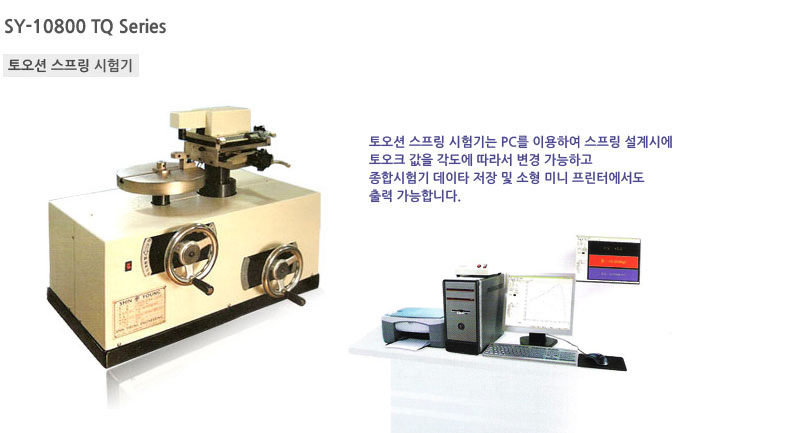

모델 SY-10800-5TQ SY-10800-10TQ SY-10800-20TQ SY-10800-50TQ SY-10800-100TQ SY-10800-200TQ
용량 5kg 10kg 20kg 50kg 100kg 200kg
분해능 1g 2g 5g 10g 20g 50g
각도 360 deg 360 deg 360 deg 360 deg 360 deg 360 deg
분해각 0.1 deg 0.1 deg 0.1 deg 0.1 deg 0.1 deg 0.1 deg
ARM.LEN 60 mm 60 mm 60 mm 60 mm 60 mm 60 mm
방향 좌, 우 좌, 우 좌, 우 좌, 우 좌, 우 좌, 우
X방향 60 mm 60 mm 60 mm 60 mm 60 mm 60 mm
Y방향 60 mm 60 mm 60 mm 60 mm 60 mm 60 mm
최대토크(kgf.mm) 300 600 1200 3000 6000 12000
